Động cơ giảm tốc ZDMOTOR: Phân tích kỹ thuật và ứng dụng công nghiệp

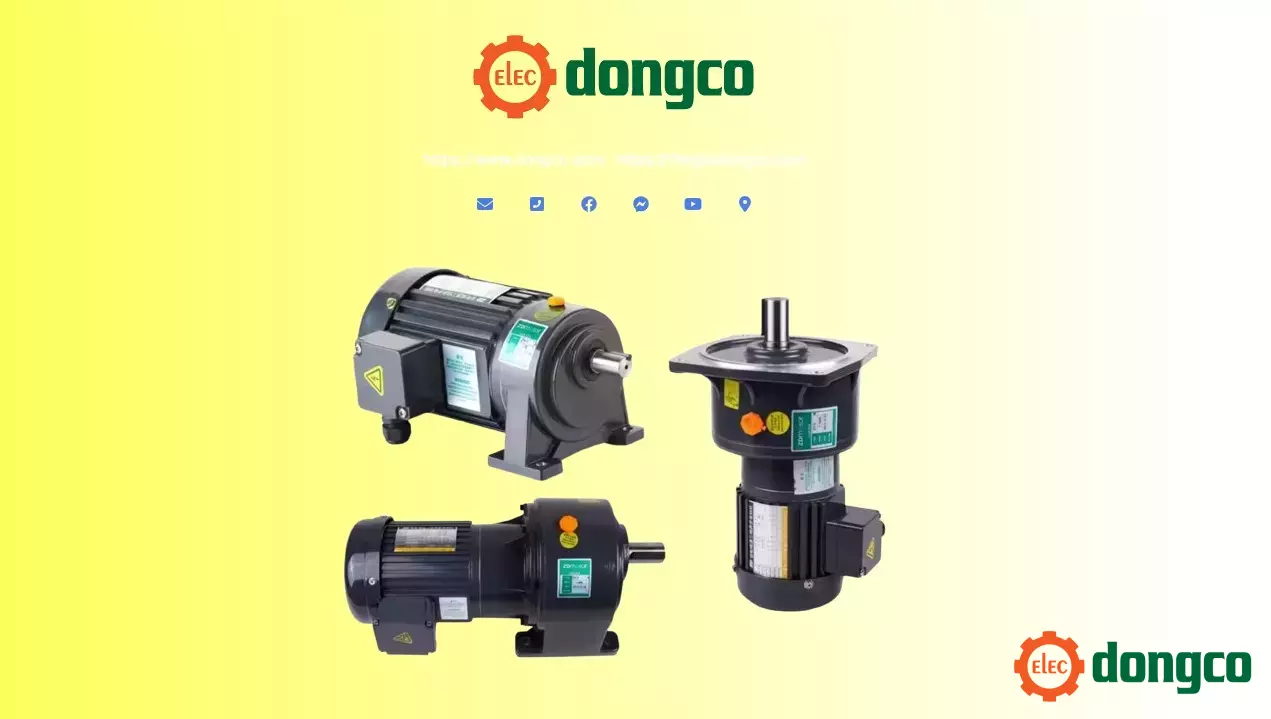

Động cơ giảm tốc ZDMOTOR


Giới thiệu

Động cơ giảm tốc ZDMOTOR,  là dòng sản phẩm truyền động cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe của tự động hóa công nghiệp. Với cấu trúc bánh răng thẳng khép kín, động cơ ZDMOTOR mang lại hiệu suất cao, độ bền vượt trội, và tiếng ồn thấp, phù hợp cho các ngành như robot công nghiệp, hậu cần thông minh, năng lượng mới, máy công cụ, thực phẩm, bao bì, dệt may, điện tử, và y tế.

Thông số kỹ thuật chi tiết

Động cơ giảm tốc ZDMOTOR được thiết kế với các thông số kỹ thuật linh hoạt, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp. Dưới đây là các thông số chính:

Thông số

Chi tiết

Công suất đầu ra

0.18 kW – 3.7 kW

Tỉ số truyền

1:3 – 1:40,000

Cốt tải

18mm – 50mm

Điện áp

Một pha: 110V/220V; Ba pha: 220V/380V

Tần số

50/60Hz

Chất liệu dây

Đồng nguyên chất 100%

Vỏ động cơ

Nhôm hoặc gang

Cấp hộp số

1 cấp, 2 cấp, 3 cấp

Tùy chọn

Thắng điện từ hoặc không

Kiểu lắp đặt

Chân đế hoặc mặt bích (tùy chọn)

Lớp bảo vệ

 IP54

Điện trở cách điện

>100MΩ

Chịu điện áp



Nhiệt độ tăng

≤80°C (đo bằng phương pháp thay đổi điện trở sau vận hành định mức)

Lớp cách nhiệt

A (105°C) theo UL/CSA, B (130°C) theo EN

Bảo vệ nhiệt

Bộ bảo vệ nhiệt tự động (mở tại 120°C ± 5°C hoặc 145°C ± 5°C)

Nhiệt độ môi trường

-10°C đến +50°C (một pha 100V, ba pha 200V); -10°C đến +40°C (khác)

Độ ẩm môi trường

<85% (không ngưng tụ)

Tấm bức xạ nhiệt

Nhôm, kích thước từ 80x80mm (0.18kW) đến 230x230mm (3.7kW)

Nguồn: [ZD Motor Catalog]), [Dongco.com]).

Thông số kỹ thuật

  1. Công suất đầu ra (0.18 kW – 3.7 kW)
    Dải công suất rộng từ 0.18 kW đến 3.7 kW cho phép động cơ ZDMOTOR đáp ứng từ các ứng dụng nhẹ như máy dán nhãn đến các hệ thống nặng như dây chuyền sản xuất công nghiệp. Điều này mang lại sự linh hoạt cho các kỹ sư khi thiết kế hệ thống.

  2. Tỉ số truyền (1:3 – 1:40,000)
    Tỷ số truyền từ 1:3 đến 1:40,000 cung cấp khả năng tùy chỉnh tốc độ và mô-men xoắn, phù hợp cho các ứng dụng yêu cầu tốc độ thấp với mô-men cao (như băng tải) hoặc tốc độ cao với mô-men thấp (như máy công cụ).

  3. Cốt tải (18mm – 50mm)
    Kích thước cốt tải đa dạng đảm bảo tương thích với nhiều loại máy móc và thiết bị, từ robot công nghiệp đến hệ thống nâng hạ.

  4. Điện áp (Một pha: 110V/220V; Ba pha: 220V/380V)
    Hỗ trợ cả điện áp 1 pha và 3 pha, động cơ ZDMOTOR phù hợp với các hệ thống điện lưới khác nhau trên toàn cầu, từ môi trường công nghiệp đến dân dụng.

  5. Tần số (50/60Hz)
    Khả năng hoạt động ở cả tần số 50Hz và 60Hz giúp động cơ thích nghi với các tiêu chuẩn điện quốc tế, đặc biệt hữu ích cho các dự án xuất khẩu.

  6. Chất liệu dây (Đồng nguyên chất 100%)
    Dây đồng nguyên chất đảm bảo độ dẫn điện cao, giảm tổn hao năng lượng, và tăng tuổi thọ động cơ, đặc biệt trong các ứng dụng vận hành liên tục.

  7. Vỏ động cơ (Nhôm hoặc gang)
    Vỏ nhôm nhẹ, tản nhiệt tốt, phù hợp cho các ứng dụng cần giảm trọng lượng. Vỏ gang bền bỉ, chịu được môi trường khắc nghiệt, lý tưởng cho công nghiệp nặng.

  8. Cấp hộp số (1 cấp, 2 cấp, 3 cấp)
    Các cấp hộp số cho phép tùy chỉnh hiệu suất, từ vận hành đơn giản (1 cấp) đến các ứng dụng phức tạp yêu cầu mô-men xoắn cao (3 cấp).

  9. Tùy chọn (Thắng điện từ hoặc không)
    Thắng điện từ cung cấp khả năng dừng nhanh trong vòng 3-6 giây, đảm bảo an toàn trong các ứng dụng như robot công nghiệp hoặc thiết bị y tế.

  10. Kiểu lắp đặt (Chân đế hoặc mặt bích)
    Các kiểu lắp đặt linh hoạt (hộp dây bên hông, trên đỉnh, phía dưới) giúp tối ưu hóa không gian và dễ dàng bảo trì.

Ưu điểm và nhược điểm

Ưu điểm

  1. Hiệu suất vượt trội: Công suất từ 0.18 kW đến 3.7 kW và tỷ số truyền linh hoạt đảm bảo hiệu suất tối ưu cho nhiều ứng dụng.

  2. Độ bền cao: Dây đồng nguyên chất, vỏ nhôm/gang, và hộp số khép kín chống bụi, ăn mòn, kéo dài tuổi thọ.

  3. Tùy chỉnh linh hoạt: Nhiều kích thước cốt tải, cấp hộp số, và kiểu lắp đặt đáp ứng mọi yêu cầu kỹ thuật.

  4. An toàn và chính xác: Thắng điện từ đảm bảo dừng nhanh, phù hợp cho các ứng dụng yêu cầu an toàn cao.

  5. Tiết kiệm năng lượng: Thiết kế tối ưu giảm tổn hao điện, tiết kiệm chi phí vận hành.

  6. Tích hợp dễ dàng: Tương thích với các hệ thống tự động hóa như PLC Siemens S7-1200 G2 (SKU: 6ES7214-1AF50-0XB0).

Nhược điểm

  1. Hạn chế tốc độ thấp: Vận hành liên tục ở tốc độ thấp có thể gây quá nhiệt, cần hệ thống làm mát phù hợp.

  2. Phụ thuộc nhà cung cấp: Linh kiện thay thế có thể khó tìm nếu không mua trực tiếp từ ZD Motor.

  3. Yêu cầu bảo trì định kỳ: Hộp giảm tốc cần bôi trơn thường xuyên để tránh mài mòn.

Đánh giá kỹ thuật chi tiết

Động cơ giảm tốc ZDMOTOR là sự kết hợp giữa động cơ điện và hộp số bánh răng thẳng, mang lại mô-men xoắn cao ở tốc độ thấp, lý tưởng cho các ứng dụng yêu cầu độ chính xác và sức mạnh. Các tính năng nổi bật bao gồm:

  • Công nghệ sản xuất tiên tiến: Hộp số khép kín giảm tiếng ồn, tăng hiệu suất truyền động, và kéo dài tuổi thọ.

  • Thắng điện từ: Đảm bảo dừng nhanh trong vòng 3-6 giây, phù hợp cho các hệ thống an toàn cao như robot công nghiệp hoặc thiết bị y tế.

  • Tích hợp với PLC: Dễ dàng kết nối với các bộ điều khiển như SIMATIC S7-1200 G2, hỗ trợ điều khiển chính xác trong các hệ thống tự động hóa.

  • Hiệu quả năng lượng: Dây đồng nguyên chất và thiết kế tối ưu giảm tổn hao điện, tiết kiệm chi phí vận hành.

  • Đa dạng cấu hình: Các kiểu lắp đặt đa dạng tuỳ chọn và tỷ số truyền linh hoạt đáp ứng mọi yêu cầu kỹ thuật.

So với các thương hiệu như SEW-Eurodrive hoặc Nord Drivesystems, ZDMOTOR có giá thành cạnh tranh hơn, đặc biệt trong các ứng dụng nhỏ và trung bình. Tuy nhiên, kỹ sư cần đảm bảo hệ thống làm mát phù hợp khi vận hành ở tốc độ thấp để tránh quá nhiệt.

Nguyên lý hoạt động của thắng điện từ

Thắng điện từ trên ZDMOTOR hoạt động dựa trên cơ chế kích hoạt tắt nguồn:

  • Khi cấp điện: Cuộn dây từ hóa phần ứng, nhả phanh, cho phép động cơ quay.

  • Khi mất điện: Lò xo ép phần ứng vào vành phanh, tạo lực hãm, dừng động cơ trong vòng 3-6 giây.

  • Mô-men xoắn giữ: Từ 0.05-2.0 Nm, phù hợp cho các ứng dụng yêu cầu an toàn cao.

Hướng dẫn đấu dây và lắp đặt

  • Động cơ 3 pha: Kết nối theo sơ đồ sao (Y) hoặc tam giác (Δ) tùy điện áp lưới 220V/380V.

  • Động cơ 1 pha: Đảm bảo dây nguồn và dây khởi động được đấu đúng cực, sử dụng tụ điện phù hợp.

  • Lưu ý: Sai sót trong đấu dây có thể gây cháy nổ. Tham khảo sơ đồ đấu dây từ nhà sản xuất hoặc liên hệ kỹ thuật viên.

  • Kiểu lắp đặt:

    • Hộp dây bên hông, phù hợp không gian hẹp.

    • Hộp dây trên đỉnh, dễ bảo trì.

    • Hộp dây phía dưới, tối ưu cho hệ thống gọn gàng.

Ứng dụng thực tế

Động cơ giảm tốc ZDMOTOR được ứng dụng rộng rãi trong các ngành công nghiệp sau:

  • Robot công nghiệp: Điều khiển cánh tay robot hoặc hệ thống tự động hóa với độ chính xác cao.

  • Hậu cần thông minh: Động lực cho băng tải, xe tự hành (AGV), và hệ thống phân loại tự động.

  • Năng lượng mới: Điều chỉnh góc tấm pin mặt trời hoặc cơ chế turbine gió.

  • Máy công cụ: Cung cấp mô-men xoắn cho máy CNC, máy tiện, và máy phay.

  • Thực phẩm và bao bì: Vận hành máy trộn, dây chuyền đóng gói, và máy dán nhãn.

  • Dệt may và điện tử: Điều khiển máy dệt, máy may, và dây chuyền lắp ráp.

  • Y tế: Động lực cho máy chẩn đoán hình ảnh hoặc robot phẫu thuật.

Ví dụ thực tế:

  • Trong một nhà máy sản xuất thực phẩm, ZDMOTOR 0.75kW với tỷ số truyền 20:1 điều khiển dây chuyền băng tải, đảm bảo vận hành ổn định và giảm thời gian ngừng máy 10%.

  • Trong hệ thống năng lượng mặt trời, ZDMOTOR 1.5kW điều chỉnh góc tấm pin, tăng hiệu suất năng lượng lên 12%.

Sản phẩm tương tự và mã hàng

Dưới đây là các sản phẩm tương tự từ các nhà sản xuất khác:

Nhà sản xuất

Model

Mã hàng

Đặc điểm nổi bật

SEW-Eurodrive

CMP Series

CMP50M

Công suất 0.25-7.5 kW, IP55, hiệu suất cao

Nord Drivesystems

SK 1SI Series

SK 1SI50

Công suất 0.12-4 kW, IP66, bền bỉ

Siemens

1LE1 Series

1LE1001-1DB23-4AA4

Công suất 15 kW, IE3, IP55

Câu hỏi thường gặp (FAQ)

Hỏi: Động cơ ZDMOTOR phù hợp với ứng dụng nào?

Đáp: Phù hợp cho robot công nghiệp, hậu cần thông minh, năng lượng mới, máy công cụ, thực phẩm, bao bì, dệt may, điện tử, và y tế.

Hỏi: Làm thế nào để chọn tỷ số truyền phù hợp?

Đáp: Chọn tỷ số truyền dựa trên tốc độ và mô-men xoắn yêu cầu. Ví dụ, tỷ số 50:1 phù hợp cho ứng dụng cần mô-men cao, tốc độ thấp.

Hỏi: Động cơ ZDMOTOR có vận hành ở tốc độ thấp không?

Đáp: Có, nhưng tránh vận hành liên tục ở tốc độ thấp để ngăn quá nhiệt. Sử dụng bộ điều khiển tốc độ để tối ưu hóa.

Hỏi: Làm thế nào để bảo trì động cơ ZDMOTOR?

Đáp: Bôi trơn hộp giảm tốc định kỳ, kiểm tra nhiệt độ, và làm sạch để tránh bụi bẩn.

Hỏi: Động cơ ZDMOTOR có tích hợp với PLC không?

Đáp: Có, dễ dàng tích hợp với PLC như SIMATIC S7-1200 G2 (SKU: 6ES7214-1AF50-0XB0) để điều khiển chính xác.
